熱設計を進める中で、熱流体解析を使うべきか判断に迷った経験はありませんか？

解析を実施すれば温度分布や流れの状態を把握できます。しかし、すべての設計で解析が必要になるわけではありません。場合によっては、手計算や試験で十分に評価できることもあります。

では、設計のどのような場面で熱流体解析を活用すると効果的なのでしょうか。解析の役割を理解せずに使うと、設計判断が複雑になり、開発効率が低下する可能性もあります。そこで本記事では、設計プロセスにおける熱流体解析の使いどころを整理しました。

具体的には、次の内容を順に解説します。

・熱流体解析は何のために使うのか
・設計初期・中期・後期での役割の違い
・解析を使うべきケースと使わなくてよいケース

設計段階ごとの役割を理解すると、熱流体解析をより効果的に活用できます。記事を読み終えるころには、設計の状況に応じて解析を使うべきか判断できる視点が身についているはずです。

熱流体解析は何のために使うのか

熱流体解析は、温度分布や流れの状態を数値的に予測する解析手法です。装置内部で起きている現象を可視化できるため、熱設計や評価検討など、さまざまな場面で活用されています。目的に応じて活用方法を整理すると、熱流体解析の役割を理解しやすくなります。

設計検討での活用

まず、温度分布や流れの状態を事前に予測する目的で熱流体解析が利用されます。設計前に現象を把握できるため、冷却構造や部品配置の検討に有効です。たとえば、装置内部に発熱部品が集中している場合、特定の領域で温度が上昇しやすくなります。

そこで解析によって温度分布を確認すると、熱を逃がすための部品配置や流路構造の改善といった対策を検討しやすくなります。

評価試験の補助

さらに、測定が難しい箇所の温度を推定する目的でも利用されます。装置内部の部品温度は、センサを設置できない場合も少なくありません。そこで、熱流体解析を用いると、装置内部の温度分布を推定できるのです。

実験結果と組み合わせることで、装置内部で起きている現象をより詳細に把握することが可能です。

条件変更の検討

また、時間やコストの制約により、実験であらゆる条件を試すことが難しい場合があります。

そのような場合には、熱流体解析を用いて条件変更時の挙動を検討することが有効です。たとえば、周囲温度の変化やヒータ発熱量の増加といった条件変更に対しても、実験を行わずに温度分布や過熱状態を予測できます。

また、実験では用意できなかった別構造の設計案や別材質の部品についても解析しておくことで、設計方針の検討に活用できます。設計段階で潜在的なリスクを把握するためにも、条件変更を事前に検討しておくことは重要です。

不具合原因の検討

熱流体解析は、装置で温度上昇や性能低下などの問題が発生した場合の、原因推定手段としても活用されています。流れの停滞や熱が集中している箇所を確認すると、設計上の問題点を見つけやすくなります。さらに解析結果を参考にすると、改善案の検討も進めやすくなるのです。

このように、熱流体解析は設計検討だけでなく、評価や不具合検討にも有効な手段です。ただし、解析結果は境界条件やモデル化の方法によって変化します。そのため、解析結果をそのまま設計値として扱うのではなく、設計判断の材料として活用することが重要です。

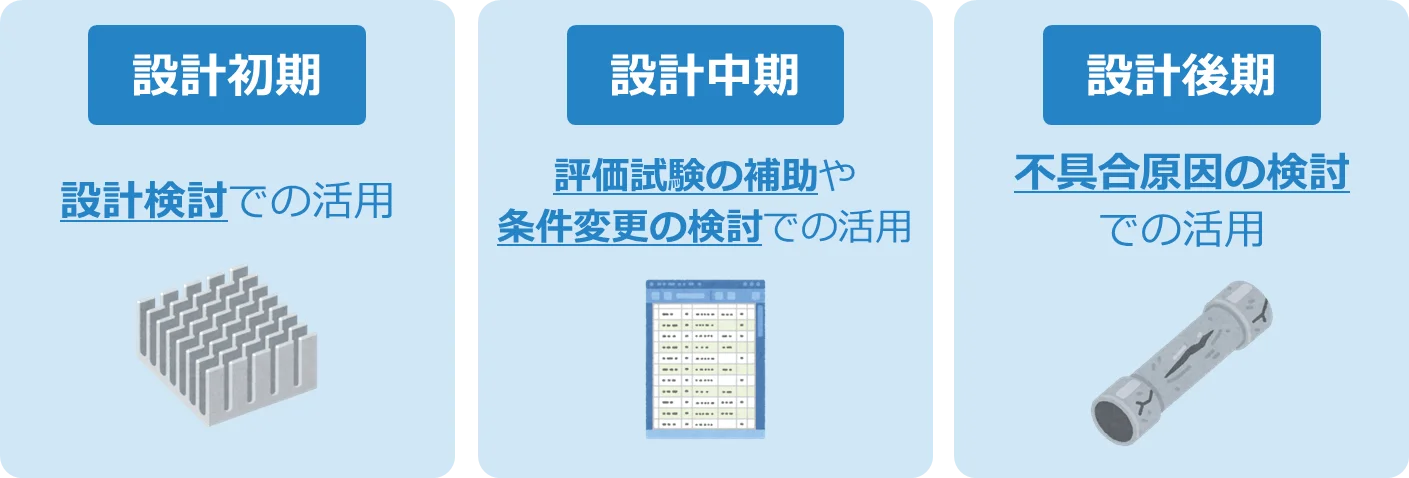

設計初期・中期・後期での役割の違い

前の項では、熱流体解析の主な用途として「設計検討」「評価試験の補助」「条件変更の検討」「不具合原因の検討」を挙げました。これらの用途は、設計の進行段階によって使われ方が変わります。ここでは、設計初期・中期・後期それぞれの段階で、熱流体解析がどのような目的で活用されるのかを整理します。

設計初期：設計検討での活用

設計初期では、設計検討のために熱流体解析を活用することが一般的です。装置構造や冷却方式の方向性を決める段階では、温度分布や流れの傾向を把握することが重要です。たとえば、自然空冷と強制空冷のどちらを採用するのか、ヒートシンクの配置をどのようにするのかといった検討が挙げられます。

この段階では、細かい数値の精度よりも、現象の傾向を把握して設計の方向性を定めることが重要です。

設計中期：評価試験の補助や条件変更の検討での活用

設計中期では、評価試験の補助や条件変更の検討に熱流体解析を活用することが一般的です。

評価試験の補助では、実際の評価試験データをもとに、試験では測定できなかった箇所の発熱や部品の温度分布を解析します。また、部品配置の調整や流路構造の変更などを検討しながら、温度分布や冷却性能を確認する必要があります。

これらの解析で注意すべきことは、解析結果の絶対値を信用しすぎないことです。熱流体解析は実際の構造や条件を近似して計算した結果であるため、傾向や相対的な温度分布の確認に用いることが重要です。

設計後期：不具合原因の検討での活用

設計後期では、装置の評価試験時に温度異常や冷却不足が発生した場合、解析を行うことで原因の推定に役立ちます。たとえば、装置内部の温度分布を確認することで、熱が集中している箇所や冷却が不足している部分を把握できます。

こうした情報をもとに、部品配置や冷却構造の改善を検討することが可能です。不具合原因を改善し、設計条件を成立させるための改善を行うことで装置の安全性や性能を確認することが重要です。

このように、熱流体解析は設計初期から後期まで、それぞれの段階で異なる目的を持って活用されます。設計状況に応じて目的を整理することで、熱流体解析をより効果的に活用しましょう。

熱流体解析を使うべきケースと使わなくてよいケース

熱流体解析は便利なツールですが、すべての場面で必要になるわけではありません。内容によっては、手計算や試験だけで十分に評価できる場合もあります。

熱流体解析を使うべきかどうかは、いくつかの観点で判断できます。代表的な判断基準を以下の表に整理しました。

熱流体解析を使うべきケース

表に示したように、流れが複雑な場合や、温度分布が性能や寿命に影響する設計では、熱流体解析の効果が大きくなります。装置内部の挙動を可視化できるため、設計上のリスクを早い段階で把握できるからです。

特に、試作のコストや時間がかかる製品では、事前に温度分布や流れの傾向を把握できる点が大きな利点です。解析結果をもとに改善箇所を特定できるため、設計変更の方向性を検討しやすくなります。

熱流体解析を使わなくてもよいケース

一方で、伝熱経路が単純で温度挙動を予測しやすい場合や、手計算・経験式で評価できる設計では、必ずしも熱流体解析を用いる必要はありません。

また、試作による確認が容易な場合には、実験による評価の方が効率的になることもあります。このような場合は、解析モデルの作成や計算時間を考慮すると、解析が過剰な手段になる可能性があります。

熱流体解析は万能の手段ではありません。設計内容や開発状況に応じて、解析・計算・試験を使い分けることが重要です。適切な場面で活用することで、設計検討の効率を高められます。

設計段階に応じた熱流体解析の使い方まとめ

設計現場では、試験結果や設計条件をもとに、構造や温度分布の変化を想像しながら判断を重ねています。熱流体解析は、設計初期の検討から評価試験の補助、設計成立性の確認の場面まで、設計判断を支える重要なツールです。本記事が、設計段階に応じた熱流体解析の使い方を整理する一助となれば幸いです。
