投稿日：2026年06月01日
プラント設備や機械設計、配管設計の仕様書を見ると、ガス流量の単位として Nm3/h（ノルマル立方メートル毎時） という表記を目にすることがあります。例えば、水素や窒素、天然ガス、圧縮空気などの供給設備では、流量が 500 Nm3/h や 1000 Nm3/h といった形で表されていることが一般的です。
しかし、普段私たちが使う体積の単位は m3（立方メートル） です。「なぜわざわざ N（ノルマル） を付けた単位を使うのか？」と疑問に感じたことがある方も多いのではないでしょうか。
実はこの単位は、ガスという流体の特性を考えると非常に合理的な単位です。ガスは温度や圧力によって体積が大きく変化するため、単純に体積流量だけで表すと設備能力の比較ができなくなることがあります。その問題を解決するために使われるのが Nm3/h という単位です。
本記事では、ガス流量の基準単位 Nm3/h の意味、なぜノルマルを使うのか、どのような設備で使われるのか、そして 実流量との換算方法について、設備設計の視点から解説します。
このコラムを書いた人
機械系プラントエンジニア
国内化学プラントで機械設計や建設工事を10年以上経験。危険物製造設備、発電・ボイラ設備・排水処理設備、研究施設の多種多様な設計・調達・工事に携わり、その知識をコラムにて発信中。現場でも活かせる専門知識を、日本のモノづくりに活かしてもらいたい！という強い思いを持っている。
ノルマル（Normal）とは何か
Nm3/h の N は「Normal（標準状態）」 を意味しています。つまり Nm3/h は、標準状態に換算した体積流量を表す単位です。
ここでいう標準状態とは、一般的に次の条件を指します。
・温度：0 ℃（273.15 K）
・圧力：1 atm（101.325 kPa）
この状態における体積に換算した流量が Nm3/h です。例えば 100 Nm3/h の窒素と書かれている場合、それは「標準状態（0 ℃・1気圧）で換算すると、1時間に100 m3の窒素に相当する量」という意味になります。
もちろん、1分や1秒あたりの流量として、 Nm3/minや Nm3/secも使い方として問題ありません。多くの場合は、1時間当たりの流量が Nm3/hが用いられます。
実際の設備では温度や圧力はこの条件とは異なりますが、それでも流量を標準状態に換算して表すことで、ガス流量を共通の基準で表現することができるのです。
なぜノルマル流量を使うのか
ガス流量を Nm3/h で表す最大の理由は、ガスの体積が温度と圧力で変化するためです。液体の場合、水や油などは多少の温度変化では体積が大きく変わることはありません。そのため液体流量は m3/h や L/min のような実体積で問題ありません。
しかし気体の場合は事情が異なります。気体は圧縮性が非常に大きいため、圧力や温度が変わると体積が大きく変化します。
例えば同じ量の空気でも、
・圧力が高くなると体積は小さくなる
・温度が高くなると体積は大きくなる
という関係があります。つまり、同じガス流量でも「ある設備では100 m3/h」「別の設備では30 m3/h」といったように、温度や圧力の違いで体積流量が変わってしまいます。
このままでは、圧縮機やガス供給設備などの能力を比較することができません。そこで、ガスの流量を共通の基準状態に換算して表すという方法が採用されています。
それが Nm3/h（ノルマル立方メートル毎時） です。つまり Nm3/h は、温度や圧力に左右されない形でガス流量を比較するための単位と言えます。
Nm3/h が使われる設備
Nm3/h は主に ガスを扱う設備で使用されます。プラントや工場では、さまざまな場面でこの単位を見ることができます。
代表的な例をいくつか紹介します。

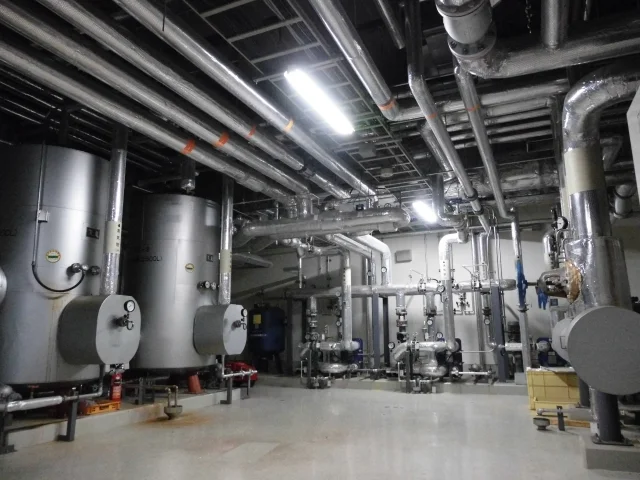

ガス供給設備

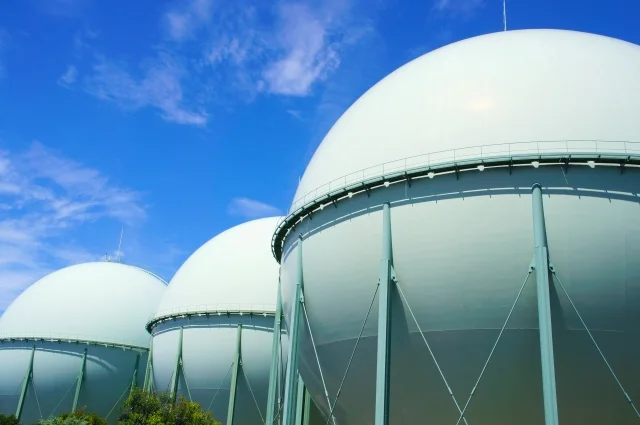

化学プラントでは、水素・窒素・酸素・天然ガスなどの供給量を Nm3/h で管理することが一般的です。例えば水素供給設備では、「水素供給能力：500 Nm3/h」といった仕様になります。これは標準状態で換算した場合に、1時間あたり500 m3の水素に相当する量を供給できるという意味です。
ガスを取り扱う際に用いる流量計の表示も、標準状態に換算した値で表示することが一般的です。

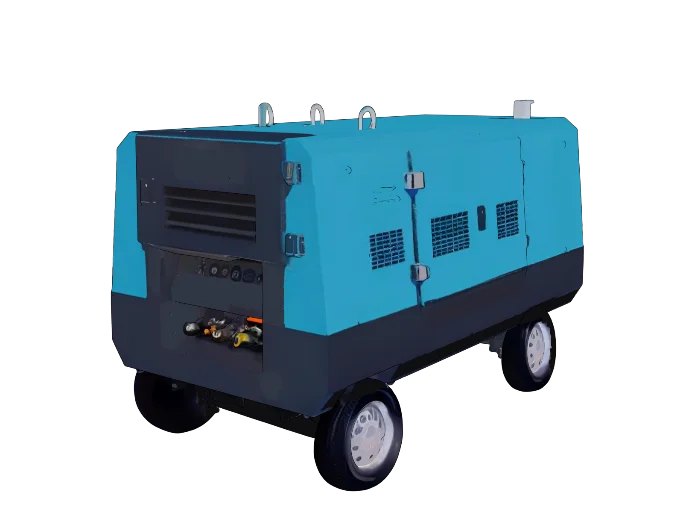

圧縮機や送風機
圧縮機や送風機の能力も Nm3/h で表されることが多い装置です。圧縮機はガスを圧縮する装置であるため、吐出側の体積は圧力によって大きく変化します。そのため装置能力は 標準状態を基準とした流量で表されることが一般的であり、その際に Nm3/h が使われます。
燃焼設備
ボイラやバーナなどの燃焼設備でも、燃料ガスの消費量は Nm3/h で表されます。例えば天然ガスバーナの仕様では、「燃料ガス消費量：150 Nm3/h」といった形になります。これにより、燃料使用量を共通の基準で管理することができます。
Nm3/hへの換算方法
実際の体積流量を Nm3/h に換算するには、理想気体の状態方程式を利用し,

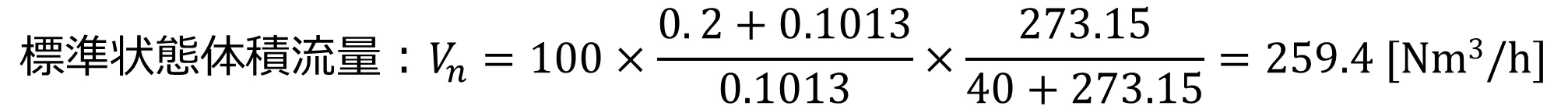

体積換算式は次のようになります。
例えば、実流量が100 m3/h、温度が40 ℃、圧力がゲージ圧で0.2 MPaG（※MPaGのGは、ゲージ圧を意味する）の場合、標準状態に換算すると流量はおよそ260 Nm3/h になります。
設計実務での注意点
Nm3/h を実体積流量に変換する際には、いくつか注意点があります。これらを誤ると、重大な設計ミスや能力不足につながる可能性があります。
①標準状態（0 ℃か15 ℃か）の違いを確認すること
標準状態の温度として15℃を採用している事例もあり、0℃と15℃を混在してしまうことがたまに起きてしまいます。ノルマルの標準状態の温度は0℃です。間違えないように注意してください。
②圧力は必ず絶対圧で計算する
変換する際の圧力の値は、ゲージ圧ではなく、絶対圧で計算を行なってください。実体積流量に変換する為の計算式のもとは、絶対圧を使う気体の状態方程式を用いていますので、圧力は絶対圧でなければ成り立ちません。
上記の変換計算でも、ゲージ圧0.2 MPaGに大気圧0.1013 MPaを足して絶対圧に変換しております。
圧力の単位に「G」があればゲージ圧を表し、「A」または、「Abs」がついていれば、絶対圧を表しています。これらが圧力の単位についていない場合は、ゲージ圧なのか、絶対圧なのか必ず確認するようにしておくと良いでしょう。
流量計の表示（実流量か標準流量か）を確認する
流量計の指示が必ずしも、標準状態の流量になっているとは限りません。必ず、表示されている値の単位を確認するようにしましょう。
ガス流量の基準単位Nm3/hを活用しよう
ノルマルNは、ガス流量を表す際に非常に重要な考え方です。
ガスは温度や圧力によって体積が大きく変化するため、そのままの体積流量では設備能力を比較することができません。その問題を解決するために、ガス流量を標準状態に換算した体積で表すという方法が採用されています。
その単位が Nm3/hです。
プラント設計や設備仕様書では頻繁に登場する単位であり、圧縮機、ガス供給設備、燃焼設備など多くの分野で使用されています。Nm3/h の意味と換算方法を理解しておくことで、ガス設備の仕様や能力をより正確に読み取ることができるようになります。
ガス設備を扱う設計者や設備担当者にとって、Nm3/h は単なる単位ではなく、ガス流量を正しく理解するための重要な基準と言えるでしょう。
