耐熱樹脂とは何か？機械設計で使う際の注意点と見落とされがちな特徴

耐熱樹脂を使うべきか、金属を選ぶべきか、判断に迷った経験はありませんか？

耐熱樹脂は軽量でかつ高温環境でも使用できる材料です。しかし、「耐熱」という言葉だけで選定すると、想定外の変形や寸法変化が発生することもあります。場合によっては、金属や一般的な樹脂(汎用樹脂)の方が適しているケースも少なくありません。

では、耐熱樹脂を選定すべき条件は何でしょうか。材料特性の理解が不十分なまま使うと、設計成立性や信頼性に影響を与える可能性があります。

本記事では、機械設計における耐熱樹脂の使いどころを整理しました。具体的には、次の内容を順に解説します。

• 耐熱樹脂の基本的な考え方と用途
• 他材料との使い分けの視点
• 見落とされがちな特性（温度指標、クリープ、吸水など）
• 設計に落とし込む際の具体的なポイント

設計に必要な視点を整理することで、耐熱樹脂を使うべきかどうかを適切に判断できます。記事を読み終えるころには、使用条件に応じた材料選定と設計の考え方が身についているはずです。

耐熱樹脂とは？基本的な考え方と主な用途

耐熱樹脂とは、高温環境でも機械的特性や寸法を比較的維持できる樹脂材料の総称です。汎用樹脂に比べて、熱による軟化や変形が起こりにくいことが特徴です。

耐熱樹脂は用途によって、大きく次の2つに分けられます。

• 構造材として使用される樹脂
• 機能材として使用される樹脂

用途によって性質が大きく異なるため、単に「耐熱」という言葉だけで判断せず、使用条件に応じて適切な選定が必要です。

構造材として使用される樹脂

構造材として使われる代表例としては、PI(ポリイミド)、PEEK(ピーク)、PPSがあります。構造材は機械部品や電子部品など、強度や寸法安定性が求められる用途で使用される樹脂です。

PIの特徴

耐熱性が非常に高く、300℃近い環境でも使用される材料です。機械強度が高い一方で、加工性やコストの面で制約があります。

PEEKの特徴

高い耐熱性に加えて、機械強度や耐薬品性にも優れています。金属代替として広く用いられ、機械部品用途に適していますが、コストは高めです。

PPSの特徴

耐熱性と耐薬品性に優れ、寸法安定性が高い材料です。電子部品や自動車部品で多く使われますが、衝撃に対してはやや弱い特性があります。

機能材として使用される樹脂

一方、機能材として使用される樹脂には、PTFEやPOM(ポリアセタール)などがあります。機能材は摺動性^(※)や寸法安定性に優れ、摺動部やシール部材として広く使われる樹脂です。

(※) 摺動(しゅうどう)：部品同士が滑りながら動くこと

PTFEの特徴

テフロンの通称でも知られている材料です。耐熱性に加えて非常に低い摩擦係数を持ち、摺動部やシール材として使用されます。ただし、クリープが大きく機械強度が低いため、構造材として使用するには注意が必要です。

POMの特徴

摺動性と寸法安定性に優れ、機械部品や摺動部材として広く使用されます。PTFEに比べて機械強度が高く、形状保持がしやすい一方で、耐熱性は上記で紹介した耐熱樹脂と比べると低い点に注意が必要です。

構造材と機能材の使い分け

耐熱樹脂は用途によって、構造材として使うか、機能材として使うかで求められる特性が大きく異なります。

構造材では強度や寸法安定性、機能材では摺動性やシール性などが重視されます。違いを理解し、使用条件に応じて適切に使い分けることが重要です。

他の材質と使い分けを考える視点

耐熱樹脂を選定する際は、単に「耐熱性があるか」だけでなく、他の材質との比較で判断することが重要です。主に、金属および汎用樹脂との使い分けが設計に影響します。

金属との比較

金属との比較では、機械的特性の違いにより、変形のしやすさが大きく異なります。

耐熱樹脂は金属よりも軽く、設計品の軽量化が見込めます。また、電気絶縁性に優れており、絶縁したいカ所にも使われる材質です。条件によっては耐腐食性も金属より優れます。

一方で、金属に比べて弾性率が低く、荷重がかかると変形しやすい特性があることにも注意が必要です。強度や剛性などの機械特性が求められる部品では、金属の方が適しているケースが多くなります。

汎用樹脂との比較

汎用樹脂との比較では、耐熱性だけでなく使用条件全体で判断することが重要です。

汎用樹脂は加工性やコスト面で優れています。そのため、使用温度が低く、熱による変形や特性変化の影響が小さい場合には、あえて耐熱樹脂を選定する必要はありません。

たとえば、短時間の温度上昇にとどまる場合や、周囲温度が管理されている環境では、汎用樹脂でも十分に成立するケースがあります。

連続的に高温にさらされる環境や、温度による変形が機能に直結する場合には、耐熱樹脂を選定しましょう。

使い分けを考える際に覚えておきたい特徴

耐熱樹脂は軽量性や耐腐食性、電気絶縁性を求められる条件下では有利です。ただし、材料単価が高く、加工方法も限定されることがあるため、コストや加工性も含めて検討する必要があります。

設計では、使用条件に応じた材料選定が重要です。

たとえば、高温かつ荷重がかかる部品では、耐熱樹脂でもクリープによる変形が問題になることがあります。このような場合は、金属の選定や構造の工夫が必要です。

代表的な考え方を以下に示します。

• 高温かつ荷重が大きい → 金属
• 高温だが荷重が小さい → 耐熱樹脂
• 温度が低い／コスト重視 → 汎用樹脂
• 寸法精度が重要 → 変形・吸水を考慮して材料や構造を検討
• 摺動性などの機能が必要 → 耐熱樹脂（POM）

条件を整理し、それぞれの特性に応じて材料を選定することが重要です。

耐熱樹脂で見落とされがちな特性

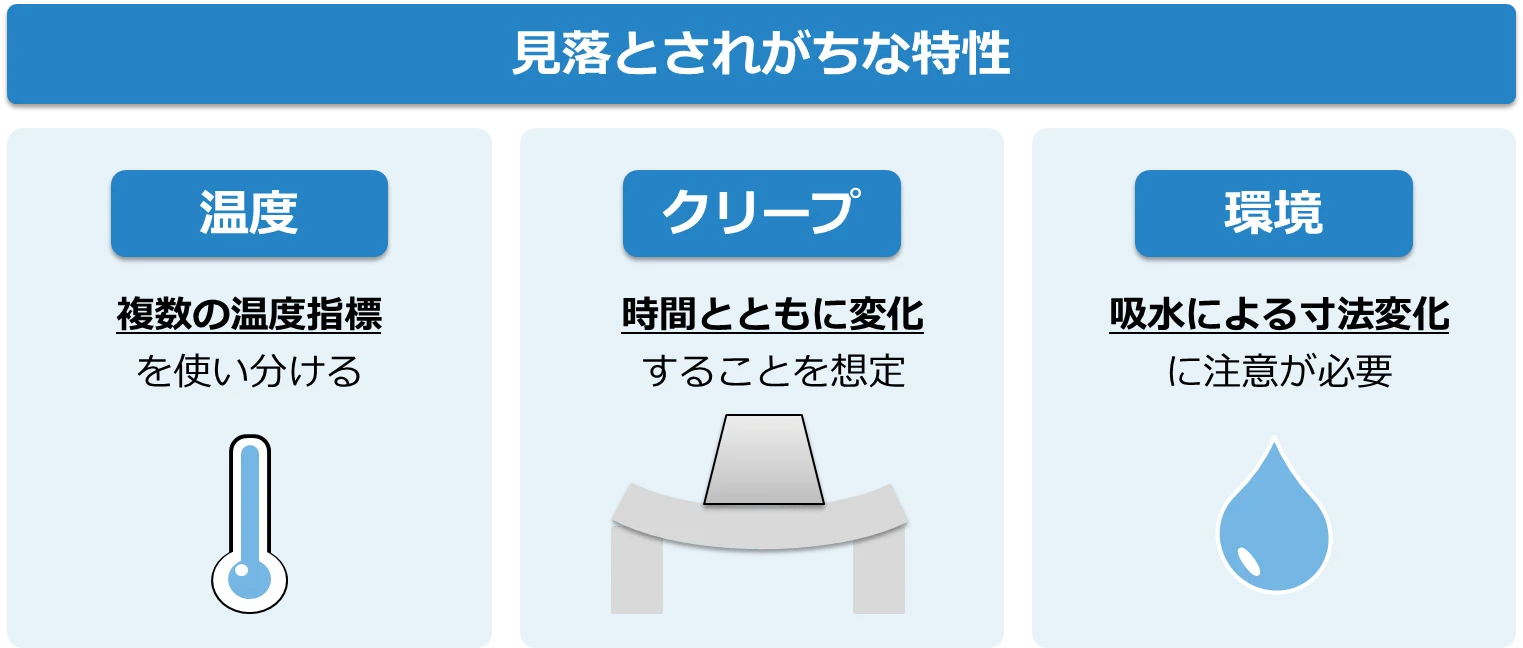

耐熱樹脂は「高温に強い材料」として認識されがちですが、実際の設計では見落とされやすい特性も存在します。理解せずに使用すると、想定外の変形や不具合につながる可能性があります。

耐熱樹脂に用いられる温度指標

まず重要なのは、温度指標の意味の違いです。耐熱樹脂を評価する際には、単一の指標だけでなく複数の温度指標を使い分ける必要があります。主なものは以下の通りです。

• 融点：材料が溶融する温度
• ガラス転移温度：樹脂が硬い状態から軟らかくなる温度
• 連続使用温度：長期間使用できる温度の目安
• 荷重たわみ温度：荷重下で変形し始める温度

それぞれ意味が異なるため、使用条件に応じて適切に解釈することが重要です。

たとえば、融点やガラス転移温度だけで材料を評価すると、実使用環境での挙動を正しく捉えられない場合があります。連続使用や荷重がかかる条件を考慮しないと、破損や変形につながる可能性があるためです。用途に応じて、重視する指標を見極めましょう。

クリープの影響

次に、クリープの影響です。耐熱樹脂は高温環境下で長時間荷重を受けると、徐々に変形が進行します。初期強度だけで問題がないと判断すると、後に寸法ズレや機能不良を引き起こすことがあります。

環境の影響

さらに、周囲環境による影響も考える必要があります。特に、吸水による寸法変化が見落とされがちです。樹脂は湿度環境によって水分を吸収し、膨張する特性があります。これにより、クリアランスが変化し、摺動不良や組付け不良の原因になることがあるため、注意が必要です。

耐熱樹脂は単に耐熱性だけでなく、時間・荷重・環境の影響を受けて特性が変化します。これらのポイントを事前に把握しておくことが、設計トラブルを防ぐうえで重要です。

設計に落とし込む際の具体的なポイント

耐熱樹脂を機械設計で使用する場合は、材料特性を踏まえて形状や条件を調整することが重要です。金属と同じ感覚で設計すると、変形や機能不良につながる可能性があります。

温度と荷重の検討

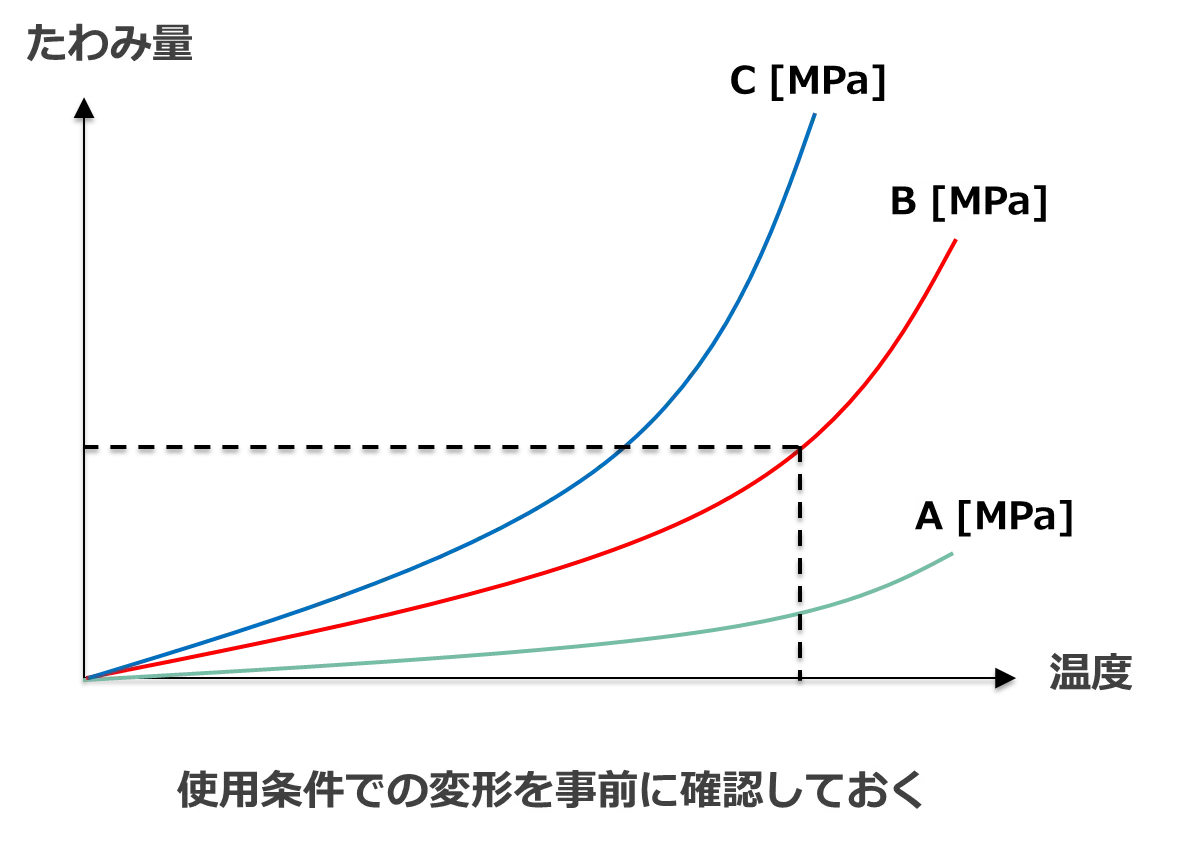

まずは、温度と荷重を同時に検討することが重要です。荷重たわみ温度などの指標を参考にしながら、実際の使用条件で変形具合を事前に見積ります。特に、高温環境で荷重がかかる部品では、許容応力を低めに設定しましょう。

クリープの考慮

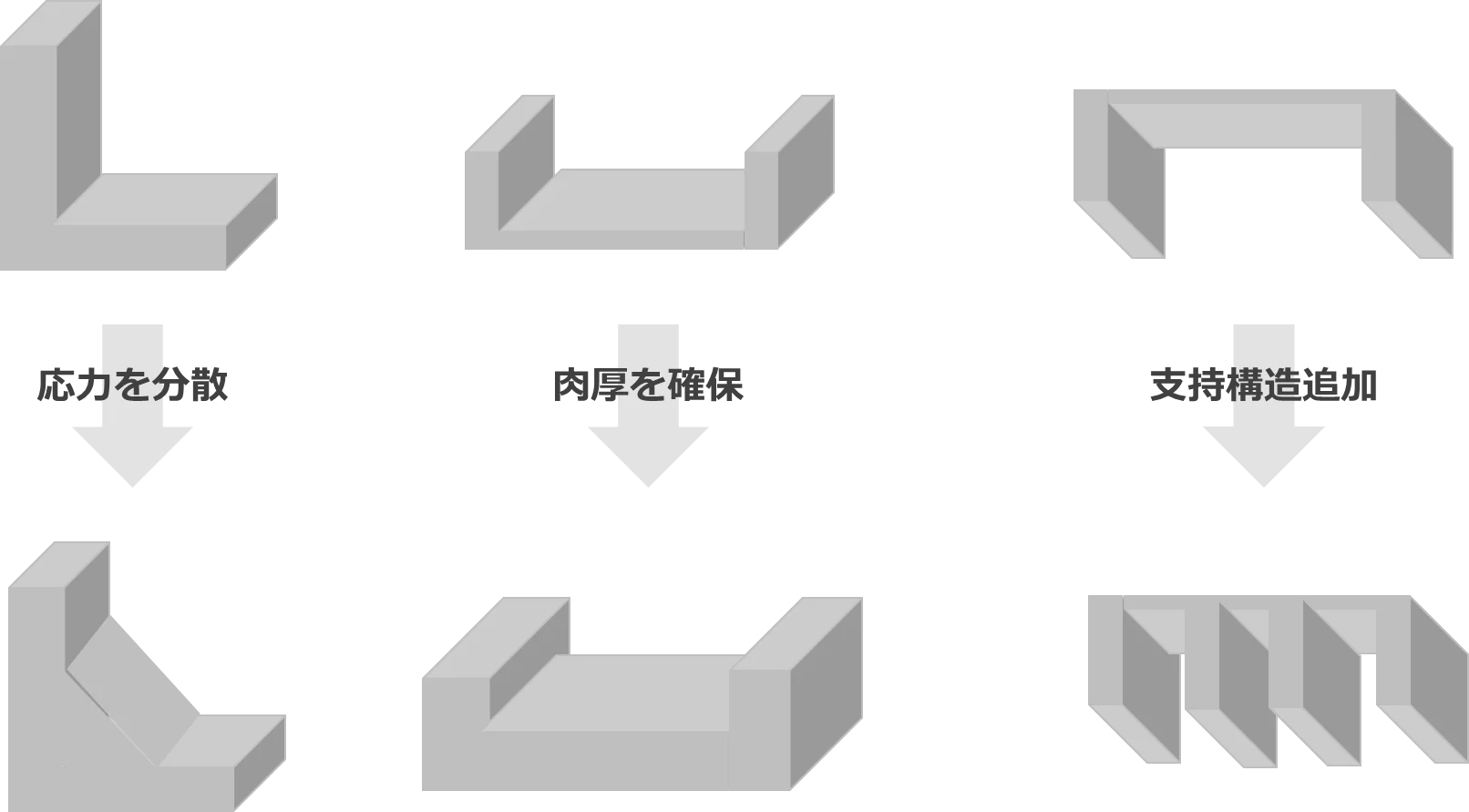

次に、クリープを考慮した設計が必要です。耐熱樹脂は高温かつ荷重がかかる条件で、時間とともに変形が進行します。対策として、応力を分散する形状や、肉厚を確保した設計にすることが有効です。また、必要に応じて支持構造を追加し、荷重が一点に集中しないよう考慮しましょう。

吸水による寸法変化

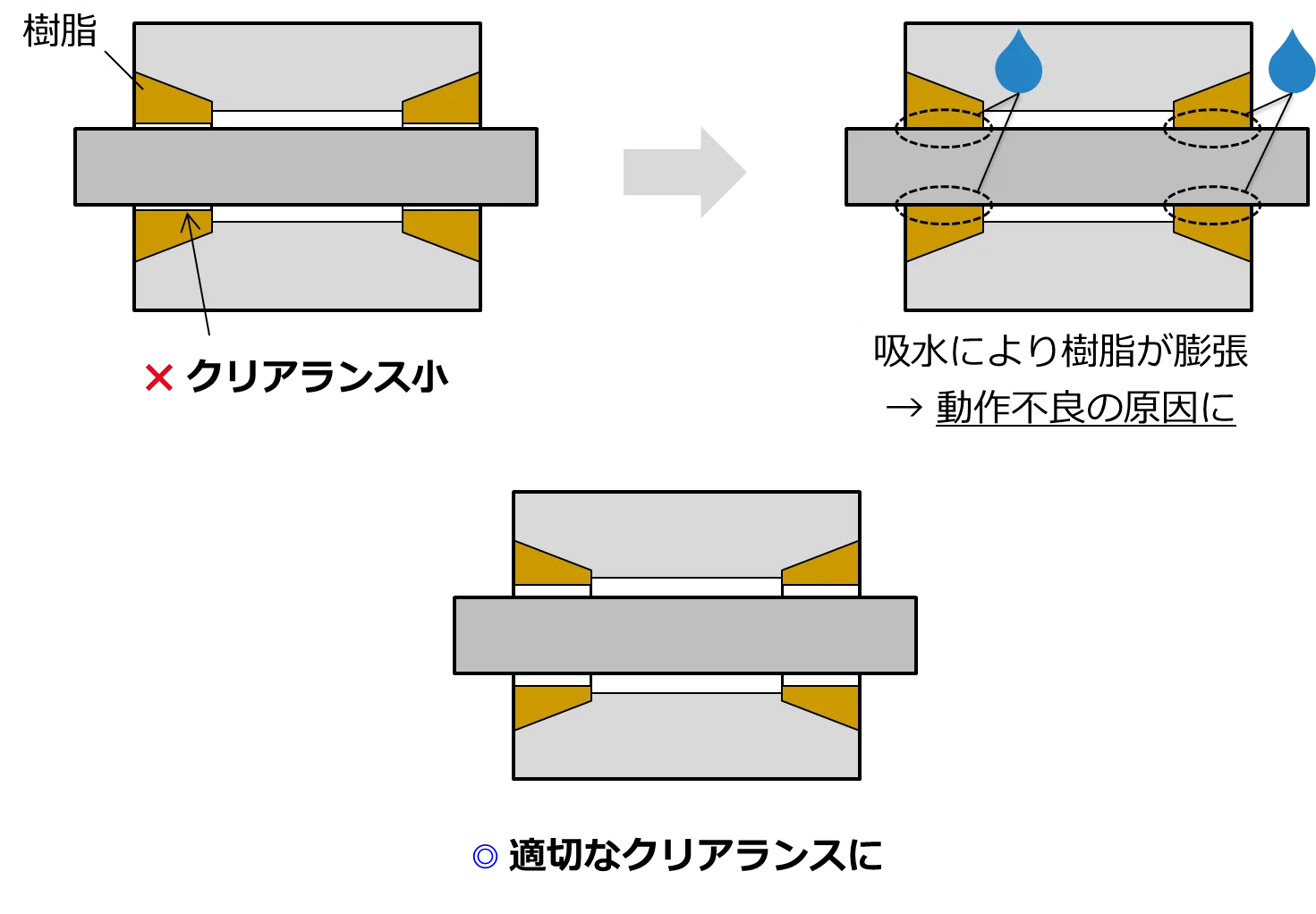

さらに、吸水による寸法変化を考慮したクリアランス設計も重要です。湿度環境によって膨張する材料では、組付け時の余裕を確保しないと、動作不良や干渉を招きます。

耐熱樹脂は、材料特性に応じて設計を調整することで、性能を十分に引き出すことができます。

耐熱樹脂を使用する際のポイントまとめ

耐熱樹脂は「耐熱性」だけでなく、使用条件に対して適切かを整理して判断することが重要です。主な判断ポイントを以下にまとめました。

• 材料の役割（構造材か機能材か、金属や汎用樹脂とどう使い分けるか）
• 温度条件（最大温度、連続使用か短時間か）
• 荷重条件（クリープの影響有無）
• 寸法精度（熱変形・吸水の影響を許容できるか）

これらの条件を整理したうえで、耐熱樹脂を使うべきか、他材料を選ぶべきかを判断することが、設計における基本です。
