こんなお悩みはありませんか？
- 図面を見る機会はあるが、どこから見ればよいのかわからない
- 正面図・側面図・断面図を見ても、立体形状をうまくイメージできない
- 寸法、公差、はめあい、幾何公差などの意味があいまい
- 図面に書かれた記号や注記を見落としてしまう
- 加工・組立・検査のときに、どこを重点的に確認すべきかわからない
- 図面の読み間違いによる手戻りや確認作業を減らしたい
- 設計者に何を確認すればよいのか判断できない
この講座で身につくこと
- 図面の役割と、図面を見る基本的な順番がわかる
- 正面図・側面図・上面図から、部品の形状を読み取る力が身につく
- 寸法、公差、はめあいの意味を理解できる
- 幾何公差や表面粗さなど、品質に関わる指示を読み取れる
- 材料、熱処理、表面処理などの指定を確認できる
- ねじ、穴、溶接など、現場でよく見る指示の基本がわかる
- 図面から検査ポイントや注意すべき箇所を見つけられる
受講後、図面の見え方が変わる
| テーマ | ！よくある課題 | ✓受講後にできること |
|---|---|---|
| 図面全体の見方 | 図面を開いても、どこから確認すればよいかわからない | 図枠、注記、尺度、材質、改訂履歴など、図面を見る順番がわかる |
| 形状の読み取り | 2D図面から立体形状をイメージできない | 正面図・側面図・断面図の関係を理解し、部品形状を読み取れる |
| 寸法・公差 | 寸法値だけを見てしまい、公差や許容範囲を見落としてしまう | 上限値・下限値を理解し、加工・検査で必要な寸法を確認できる |
| 品質要求 | 幾何公差、表面粗さ、材料指定の重要性がわからない | 図面上の品質要求を見落とさず、確認すべきポイントを把握できる |
| 検査・現場確認 | どこを重点的に測定・確認すべきかわからない | 図面から検査ポイントを読み取り、手戻りや確認漏れを減らせる |
カリキュラム
図面は何のためにあるのか
図面は、部品の形状を伝えるだけでなく、寸法・材質・加工方法・表面処理・検査基準・公差などを伝えるための重要な指示書です。この章では、図面の役割と、図面を正しく読む必要性について学びます。
- 図面を使う人と本講座の対象者
- 図面は設計者から現場への指示書
- JISの製図ルールと図面の役割
- 承認印・改訂履歴と正式な製造指示書
- 加工・組立・検査・購買・生産管理で見るポイント
- 図面の読み間違いが招く品質・コスト・安全上のトラブル
図面全体の見方
図面を受け取ったときに、どこから確認すればよいのかを学びます。表題欄、用紙サイズ、投影法、第一角法と第三角法の違いなど、図面全体を読み取るための基本を整理します。
- 図面を見る順番
- 表題欄の見方
- 品名・図番・個数・尺度・材質・表面処理
- 承認欄と改訂履歴の確認
- 図面の用紙サイズ
- 投影法とは
- 第三角法と第一角法の違い
- 投影法マークの確認
形状を読み取る基本
2次元の図面から、3次元の立体形状をイメージするための基本を学びます。正面図・平面図・側面図の関係、線の種類、断面図、補助投影図などを理解し、図面から形状を読み取る力を身につけます。
- 正面図・平面図・側面図の関係
- 六面図と三面図
- 省略される図の考え方
- 外形線・隠れ線・中心線の意味
- 断面図とハッチングの見方
- 切断線と断面位置の確認
- 補助投影図・部分投影図・局部投影図
- 部分拡大図の見方
- 図面から立体形状をイメージする演習
寸法の読み方
図面に記載された寸法を正しく読み取る方法を学びます。寸法線、寸法補助線、寸法補助記号、穴の表記、寸法記入法など、現場で頻繁に確認する寸法情報の読み方を整理します。
- 寸法補助線・寸法線・寸法値の見方
- 引出線と寸法値の読み取り
- φ・R・SR・Sφ・t・C・□などの寸法補助記号
- 穴径・穴数・深さの読み方
- キリ穴とねじ穴の表記
- 寸法を探すときの基本ルール
- 寸法記入法・角度寸法
- 寸法を読み取る演習
寸法公差の読み方
寸法公差（サイズ公差）の意味と、許容される寸法範囲の読み取り方を学びます。個別に記載された公差だけでなく、図枠内に指定される普通公差についても確認します。
- 寸法公差とは
- 基準寸法・上限値・下限値
- 寸法公差の読み方
- 公差が重要になる理由
- 公差幅と機能上の重要度
- 普通公差とは
- 普通公差表の見方
- すきま量や普通公差を求める演習
はめあいの読み方
軸と穴の組み合わせに関わる、はめあいの基本を学びます。すきまばめ、しまりばめ、中間ばめの違いや、H7・g6のようなはめあい公差記号の読み方を理解します。
- はめあいとは
- すきまばめ・しまりばめ・中間ばめ
- はめあいによる組立方法の違い
- H7・g6などのはめあい公差記号
- 大文字は穴、小文字は軸を表すルール
- 公差等級と精度の関係
- JISの表による許容範囲の確認
- 加工・組立・検査での確認ポイント
- はめあい公差を読み取る演習
幾何公差の読み方
寸法公差だけでは管理しきれない、形状・姿勢・位置の精度を示す幾何公差について学びます。図面上の公差記入枠を見て、どの形状を、何を基準に、どの精度で管理するのかを読み取れるようにします。
- 幾何公差とは
- 寸法公差だけでは管理できない形状精度
- 単独形体と関連形体
- 真円度・平面度などの形状に関する公差
- 直角度・平行度などの姿勢に関する公差
- 位置度などの位置に関する公差
- データムとは
- 公差記入枠の読み方
- 記号・公差値・データムの確認ポイント
表面粗さの読み方
加工面に生じる微細な凹凸である表面粗さについて学びます。表面粗さが部品の機能や品質に与える影響と、図面上の表面性状記号の読み方を理解します。
- 表面粗さとは
- 表面粗さが必要になる箇所
- シール面・摺動面・はめあい部での注意点
- 算術平均粗さRaの意味
- 表面性状記号の基本
- 除去加工の有無を示す記号
- 加工方法や筋目方向の指定
- 表面粗さを見落とした場合のトラブル
材料・熱処理・表面処理の読み方
図面に記載された材料、熱処理、表面処理の指示を読み取る方法を学びます。材質や処理の見落としは、強度・耐食性・硬さ・寸法精度に直結するため、現場で必ず確認すべき重要情報です。
- 材質欄の見方
- SS400・SUS304・A5052などの材料記号
- 炭素鋼・ステンレス・アルミニウムの違い
- 材料を間違えると起きるトラブル
- 熱処理とは
- 焼入れ・焼戻しと硬さ指定
- 表面処理とは
- めっき・アルマイト・塗装の基本
- 表面処理による寸法変化の注意点
- 材料記号を読み取る演習
ねじ・穴・溶接などの指示を読む
図面で頻繁に登場する、ねじ・穴・溶接などの加工指示の読み方を学びます。加工内容の取り違えや工程漏れを防ぐために、基本的な記号や表記を確認します。
- おねじ・めねじの表し方
- ねじ山と谷の線の読み方
- メートルねじ表記
- ねじの有効長さと下穴深さ
- 通し穴・止まり穴
- 座ぐり・皿もみ・リーマ穴
- 穴加工の種類と加工内容の違い
- 溶接記号の基本
- 基線の上下による溶接位置の違い
- すみ肉溶接・突き合わせ溶接の基本
図面から検査ポイントを読み取る
ここまで学んだ知識をもとに、図面から重要な検査ポイントを見つける方法を学びます。寸法だけでなく、公差、はめあい、幾何公差、表面粗さ、材料・処理の指示を総合的に確認します。
- 図面を検査の視点で読む重要性
- 公差幅が小さい寸法の確認
- はめあい記号がある箇所の確認
- 幾何公差が指定された箇所の確認
- 表面粗さの確認ポイント
- 材料・熱処理・表面処理の確認
- 検査成績書に記載すべき項目
- 加工・組立・検査で共有すべき注意点
図面の読み間違い事例
図面の読み間違いによって発生しやすいトラブルを事例で学びます。実務で起こりやすいミスを知ることで、図面を確認するときの注意点を整理します。
- 寸法補助記号の読み間違い
- 穴径・穴数・深さの読み間違い
- ねじ穴と通し穴の取り違え
- 公差・普通公差の見落とし
- はめあい指示の見落とし
- 幾何公差の見落とし
- 表面粗さの見落とし
- 材質・熱処理・表面処理の取り違え
- 改訂前の図面で加工するミス
- 第一角法と第三角法の取り違え
サンプル動画
こんな方におすすめ
- 製造現場で機械図面を見る機会がある方
- 加工・組立・検査業務に携わる方
- 図面を読む必要があるが、体系的に学んだことがない方
- 購買・調達・生産管理などで図面を確認する方
- 新入社員・若手社員向けに図面読解の基礎を学ばせたい企業
- 設計者と現場のコミュニケーションを円滑にしたい方
講座概要
| ■ 講座名 | 現場で使える 機械図面の読み方入門 |
|---|---|
| ■ 受講方法 | 動画視聴（PC、スマホ、タブレット） |
| ■ 再生時間 | 2時間20分 |
| ■ 視聴期間 | 90日 |
| ■ テキスト | PDFオリジナルテキスト（受講画面からダウンロードできます。） |
| ■ 対象者 | 製造・組立・検査・購買・生産管理・設計補助・若手技術者など、機械図面を使って仕事をする方 |
| ■ 講義内容についての問い合わせ | 受講内容に限り質問することが可能です |
| ■ お支払い |
銀行振込・コンビニ払いをご希望の場合も、お申込み画面よりお手続きいただけます。 お支払いの詳細を見るクレジットカード 以下のクレジットカードでお支払いいただけます。
お支払い完了後、すぐに受講を開始できます。 銀行振込 お申込み後、以下の口座へお振込みください。
ご入金確認後、受講を開始できます。 コンビニ払い お申込み後、コンビニでのお支払いに必要な情報をご案内します。 コンビニでのお支払い確認後、受講を開始できます。 |
| ■ ご購入後の返品 | 返品不可の商品となります。 |
講座制作について
MONO塾 教材制作チームが制作する図面読解の入門講座
本講座は、機械設計・製図教育を専門とするMONO塾の教材制作チームが制作しています。
図面を描く設計者の視点だけでなく、加工・組立・検査・購買・生産管理など、図面を使って仕事をする方の視点を重視し、現場で必要となる図面の読み方を基礎から学べるよう構成しています。
図面を使う側の視点で、読み取り方を基礎から解説
図面全体の見方、形状の読み取り、寸法、公差、はめあい、幾何公差、表面粗さ、材料指定、検査ポイントなど、現場で図面を扱ううえで必要となる基本事項を順番に学びます。
設計者以外にもわかりやすい構成
本講座では、専門用語をできるだけかみ砕きながら、図面に書かれた指示をどのように読み取り、現場での確認や判断に活かすのかを重視して解説しています。
特典

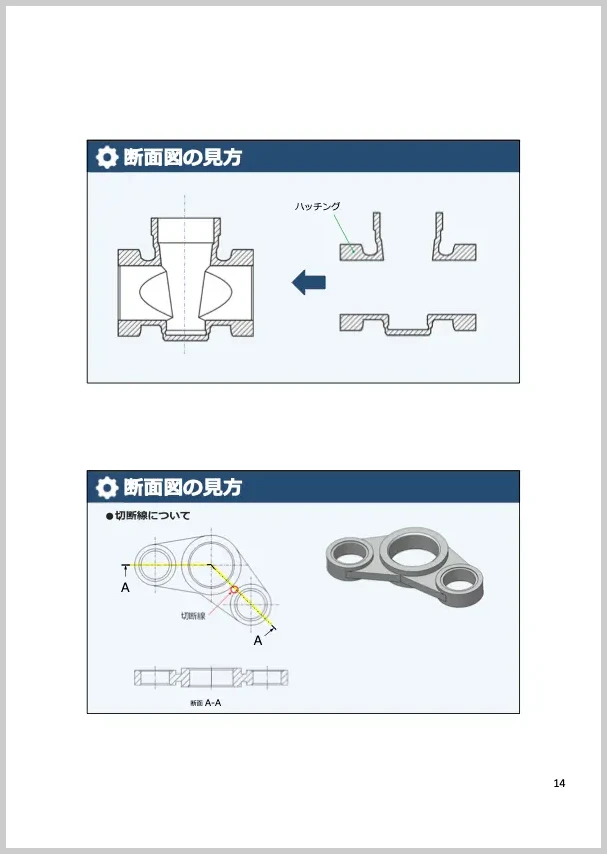

講座内容を手元で復習できるPDF講義資料
「現場で使える機械図面の読み方入門」の講義内容を、PDF形式の資料として確認できます。
受講後の復習用としてはもちろん、図面を確認するときに要点を振り返る資料としても活用できます。

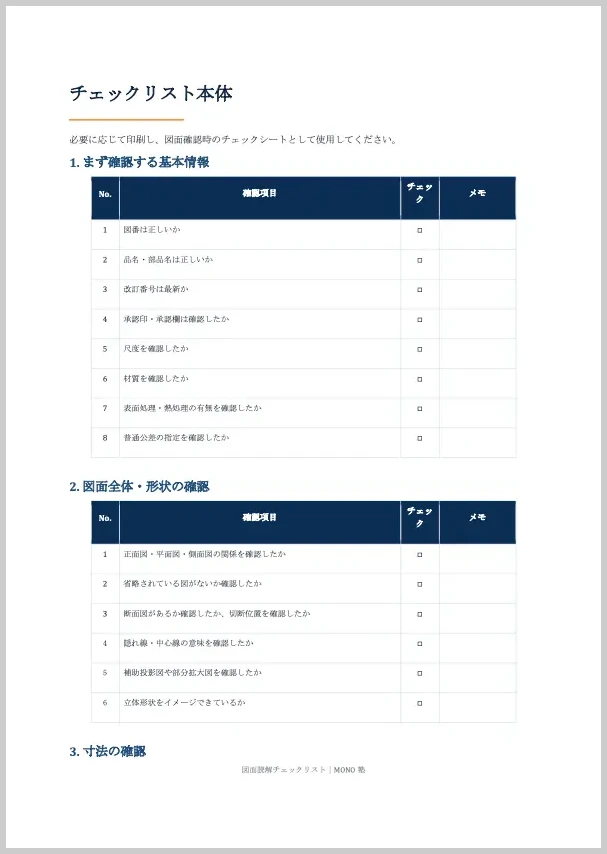

図面を見るときに確認すべき項目を整理図面読解チェックリスト
図枠、材質、寸法、公差、表面粗さ、注記、改訂履歴など、図面を見るときに見落としやすい項目を確認できるチェックリストです。
学習後の復習用としてだけでなく、現場で図面を確認するときの補助資料としても活用できます。

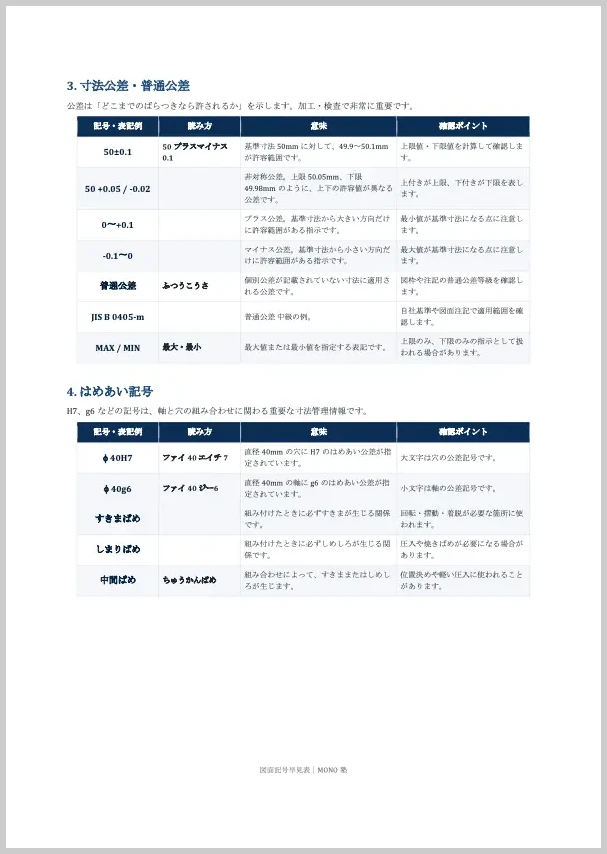

図面でよく使われる記号をまとめて確認図面記号早見表
寸法、公差、はめあい、表面粗さ、ねじ、穴など、図面でよく使われる記号をまとめた早見表です。
講座受講後の復習や、図面確認時の参考資料として活用できます。
